一、系統概述

    水情自動遙測系統是由遙測站、數據傳輸部分、后臺應用軟件系統組成。遙測站由遙測終端機（RTU）、水情信息采集裝置、數據傳輸裝置、遙測供電設備組成。遙測站利用遙測終端機（RTU）和信息采集裝置對雨情、水情、氣象、視頻等數據進行實時采集、存儲，與數據傳輸信道連接，通過數據傳輸裝置將實時數據發送至數據接收中心站，完成對監控點的實時監控。

    本遙測系統采用多種信道，可使用4G/NB-IOT/GPRS、超短波、衛星、CMDA、擴頻通信、光纖、微波、串行口等多種通信方式，也可以由以上任意幾種通信方式組成多種信道混和傳輸模式。

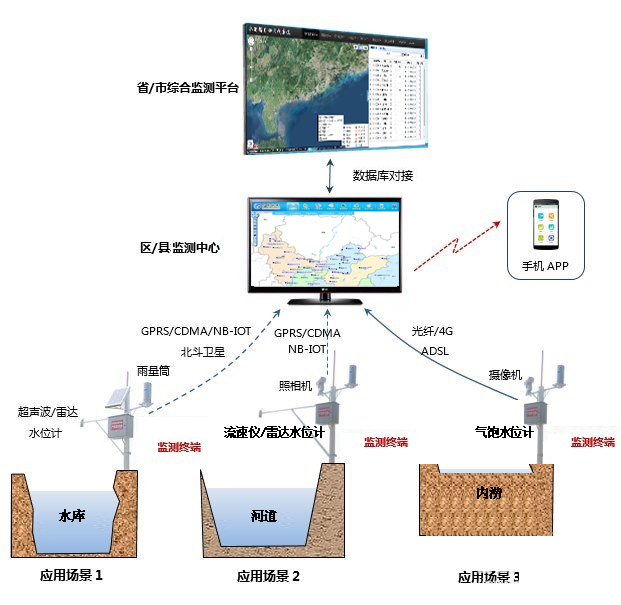

二、系統結構圖

三、系統特點

1、通信組網方式靈和。無論是系統運行的可靠性、有效性和可維護性，均具有較大的優勢；

2、數據采集終端RTU電路設計選用低功耗器件，采用低功耗通信設備及傳感器； 符合通信規約《水文監測數據通信規約（SL 651-2014）》、《水資源監測數據傳輸規約（SZY206-2012）》；通過取的《水文自動測報系統設備 遙測終端機（SL 180-2015）》全國工業產品生產許可證。

3、中心站供電：電腦部分采用UPS不間斷電源供電，并考慮采用多級避雷措施；

4、中心站軟件支持跨系統平臺、GIS平臺、數據庫運行，支持地理信息系統，可充分整合現有的信息資源和業務運用；獲得《數據自動采集平臺軟件V2.1》軟件產品登記證書?！端倪b測信息平臺軟件網絡版軟件V2.1》軟件產品登記證書。

5、中心站軟件GIS與MIS相結合，將地圖與水雨情查詢?nèi)诤蠟橐惑w，在地圖上直觀顯示各遙測站點分布及周邊情況，通過信息工具還能查詢各遙測站點詳細信息和水雨情圖表、水雨情歷史數據。

四、適用范圍

   應用于水雨情、氣象、潮位、地下水、污水監測等領域。
